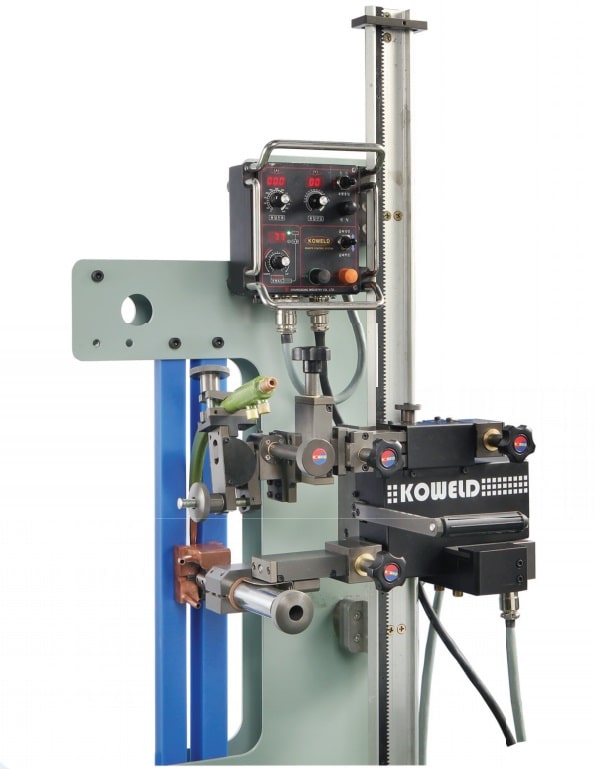

CS-MEGW Mini EGW 캐리지 (10~25T E.G.W 1PASS)
CS-EGWN E.G.W. 1패스 위빙캐리지는 후판 철구조물을 2폴로 용접하는 위빙캐리지로 한번의 작업으로 용접 면적의 80% 이상을 용접할 수 있으며, Magent On-Off switch 장착하여 탈착이 편리합니다.
카탈로그 다운로드
상세정보
- 후판 철구조물을 2폴로 용접하는 위빙캐리지입니다.
- 한번의 작업(One-Pass)으로 후판(철판두께 80T이하) 전체 용접 면적의 80% 이상을 용접 할 수 있습니다.
- 레일은 소형,경량화 되었으며, Magnet On-Off switch 장착하여 탈착이 편리 합니다.
- Gear Backlash를 최소화하여 정속주행하므로 용접품질을 극대화했으며 장비 수명이 길어 집니다.
- 크기와 무게를 최소화 하였으며 사용 및 이동이 편리합니다.
| Division | Detailed configuration | Specification | Remarks | |
|---|---|---|---|---|
| General 일 반 |
Model | CS-MINI EGW | Carriage | |
| Input Power | (입력전원) | AC 110V-230V, 50 / 60Hz | ||
| Dimension (WxLxH) | (크기) | 404(W) X 293(L) X 257(H) | – | |
| Weight | (무게) | Body 9.7 Kg, Control Box 2.2Kg | – | |
| Body Part 몸 체 |
Body | (몸체) | Material : AL | – |
| Traveling motor | (주행모터) | DC24V, 40W, 4000 RPM | BLDC Motor | |
| Reduction gear ratio | (감속기기어 비율) | 10 : 1 | 400 : 1 | |
| Reduction ratio | (감속기 기어) | 40 : 1 | ||
| Control Box | Traveling method | (주행방법) | RACK-PINION DRIVEN | Rail |
| Traveling speed | (주행속도) | 0-800 mm/min | – | |
| Skill | (기술) | DISPLAY, DRVING SPEED, STICK OUT, AMPERE, VOLTAGEFAST RISING, FAST DOWNRUN/STOP, WELD/NOT WELD, MANUAL WELD, INCHING | – | |
| Rail 레일 | Fixing | (고정) | Magent ON/OFF | Mag switch(3EA) |
| Material | (재질) | AL | ||
| Rail size | (레일크기) | 1.5 M / 5.4Kg | Length can be change | |
| Other 기타 | Panel color | (판넬색상) | Black | Maker |
