CS-100CP LCD 메모리형 파이프 용접캐리지
CS-100CP LCD 메모리형 파이프 용접캐리지는 각 다층 PASS에 대해 토치의 시작 위치와 각도를 기억하여 모터를 제어할 수 있습니다.
카탈로그 다운로드
상세정보
- 각 다층 PASS에 대해 토치의 시작 위치와 각도를 기억하여 모터를 제어할 수 있습니다.
- 파이프 용접하는 장비입니다
- 레일을 따라 용접점을 찾아가며 수평용접자세에 적합합니다.
- 토치의 위치 및 각도조절을 모터 제어함으로써 조작의 편리성 및 장비 세팅 시간을 단축하며 작업자의 피로도를 줄일 수 있습니다.
- 파이프 레일의 고정장치를 유니트 형식으로 제작하여 파이프의 ±50∅ 까지 변형 적용 가능합니다.
| DIVISION | CS-100CP | |||
|---|---|---|---|---|
| General | AC Input Power | AC100V~240V 50/60Hz | ||
| DC Input Power(Option) | AC 48V | DC18-72V(Option) | ||
| Dimensions | 206(W) X 452(L) X 330(H) | |||
| Weight | 8.5Kg | |||
|
Body(X) |
Driving Method | Rack-Pinion Driven | ||
| Traveling Speed | 0~88 cm/min | |||
| Traveling Motor | DC 24V, 12W, 5000RPM BLDC | |||
| R | Motor | DC 24V, 12W, 5000RPM BLDC | ||
| Worm Auto Slide | 0~360 ˚ | |||
| Weaver | Motor | DC 24V, 12W, 5000RPM BLDC | ||
| Weaving Width | ±4˚ ±5% | |||
| Weaving Speed | 0~5 rpm/min | |||
| Left/Right Stop | 0.0~9.9(sec) | |||
| Center Shift | 0~360 ˚ | |||
| Operating Distance of RC | 10m | |||
| Z | Motor | DC 24V, 12W, 5000RPM BLDC | ||
| In Out Auto Slide | ±25mm | |||
| Rail | Fixing | Magnet ON/OFF Type | ||
| Material / Size | AL /1.2M /9.4Kg | |||

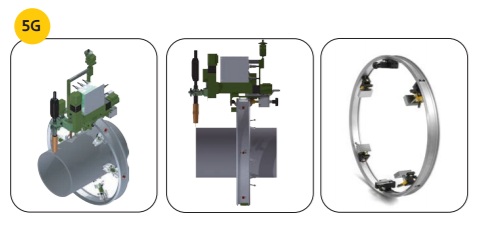

| Welding Position | Fillet | Groove | PIPE |
| 5G |
