무레일위빙
CS-61MWX
CS-61MWX 2G 무레일 파이프 위빙캐리지
원통형 구조물 2G 용접을 위한 자동용접 캐리지로 원통 외주면을 따라 안정적으로 주행하며, 위빙 및 토치 위치 조정 기능을 통해 원주 방향 수평 용접 작업의 자동화를 지원합니다
카탈로그 다운로드
상세정보
- 원통형 구조물 대응
- 원주 방향 주행
- 2G 용접
- 위빙 + Y/Z 위치조정
- 체인 구동을 통한 곡면 대응
| DIVISION | CS-61MWX | |||
|---|---|---|---|---|
| General | AC Input Power | AC100V~240V 50/60Hz | ||
| DC Input Power(Option) | AC 48V | DC18-72V(Option) | ||

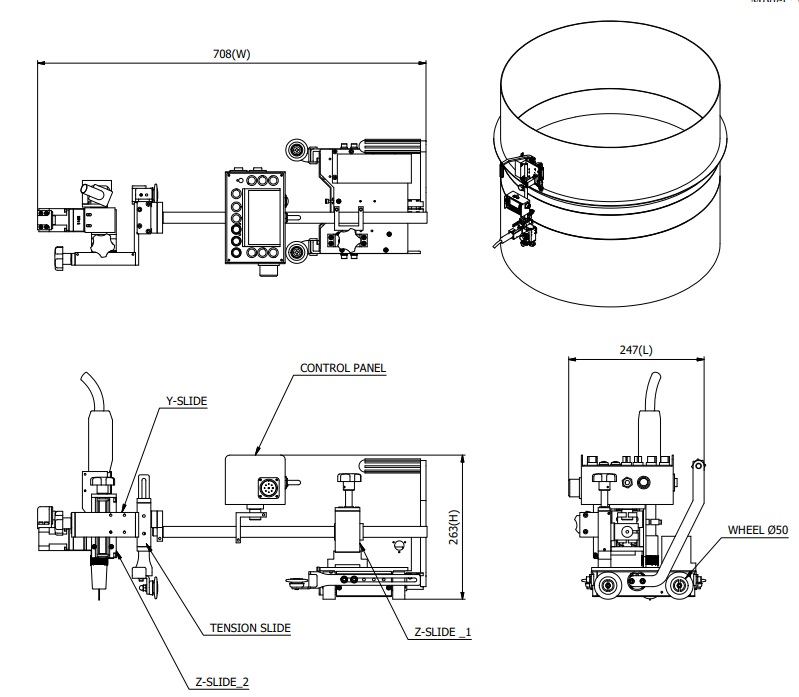

| Dimensions | 708W) X 247(L) X 263(H) | |||
| Weight | 9Kg | |||
|
Body |
Driving Method | 4 WHEEL CHAIN DRIVER | ||
| Traveling Speed | 0~98 cm/min | |||
| Traveling Motor | DC 24V, 12W, 5000RPM BLDC | |||
|
SLIDE |
Y-SLIDE | 0~74mm | ||
| Y-ARM | 0~400mm | |||
| Z-SLIDE-1 | 0~36mm | |||
| Z-SLIDE-2 | 0~74mm | |||
| GUIDE ARM | Front/Back | 0~56mm | ||
| Up/Down | 0~12mm | |||
| Weaver | Motor | DC 24V, 12W, 5000RPM BLDC | ||
| Weaving Width | ±4˚~ ±5% | |||
| Weaving Speed | 0~5 rpm/min | |||
| Left/Right Stop | 0.0~9.9(sec) | |||
| Center Shift | 0~360 ˚ | |||
| Operating Distance of RC | 10m | |||
| CONTROL | 시작, 정지, 주행속도, 방향전환, | |||
| 전류,전압,인칭, 용접/비용접, 위빙 | ||||
